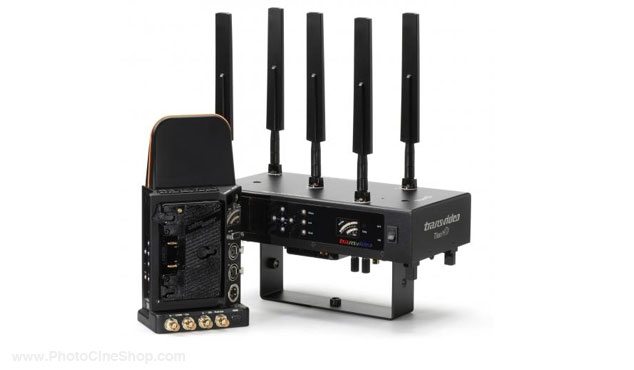

Pack émetteur/récepteur vidéo TITAN SD/HD - HF

Le TitanHD utilise la bande ISM 5.8GHz (aucune autorisation requise).
Possibilité d'étendre la portée de la transmition et la robustesse du signal avec le "chapeau " 5 antennes 10 dBi (ref: ANTTIT01)

Basé sur un système de transmission HF COFDM MiMo, le TitanHD transmet des signaux RGB et YCrCb 10 bits (HDMI et HD SDI), ainsi que des signaux SD SDI et composite.

La qualité du signal est excellente.

L'émetteur peut être directement fixé entre la caméra et la batterie. Le récepteur comme l'émetteur peuvent être alimentés par batterie V-Mount ou par une alimentation DC.

Portée
La portée de transmission dépend de la topologie du lieu. Dans un espace ouvert, la qualité et la stabilité du signal restent remarquables dans une distance de 25m en ligne de mire. Les interférences causées par les murs, sols, plafonds ou autres objets denses et volumineux peuvent limiter la portée.

Transmission audio et transmission de métadatas
Deux canaux audios peuvent être transmis, embeddés dans le flux SDI ou via deux entrées audio analogiques. La transmission des informations Timecode et Tally embeddées dans le flux SDI est également possible en lieu et place d'un canal audio. Il existe aussi des possibilités de commande à distance de fonctions basiques (Tally et GPIO).

Liaison HF
La sélection du canal de transmission peut être manuelle ou automatique. En mode P2P, la liaison est possible uniquement entre un émetteur (Tx) et un récepteur (Rx). En mode Broadcast, jusqu'à 6 Rx peuvent être connectés à un seul Tx, mais le retour d'information du Rx vers le Tx (rapport signal/bruit, GPIO) n'est pas possible.

Le pack TitanHD comprend 1 émetteur (Tx) et 1 récepteur (Rx) plus:
5 x antennes Patch
1 x support U avec insert 3/8-16
1 x adaptateur C-Stand
1 x alimentation DC AL30
Entrées et sorties Tx

1 x HD/SD SDI + 1 Rclk out (BNC)
1 x CVBS + Loop (BNC)
1 x mini HDMI in

Sorties Rx

2 x HD/SD SDI out (BNC)
2 x CVBS out (BNC)
Transmission 5GHz ISM band COFDM MiMo
Modes
P2P: 1 Tx to 1 Rx
Broadcast: 1 Tx to 6 Rx
Canaux 5 for Europe & Japan models, 10 for USA & Canada models

Poids
Tx: 1110g, 2.42lbs
Rx: 1450g, 3.19lbs (without antennas)

Alimentation /
Consommation XLR4 connector (-1, +4) - with galvanic insulation
10 - 36V DC / Tx: 22W / Rx: 18W
Temp. d'utlisation
Temp. de stockage -20°C +55°C
-40°C +80°C



Liste des standards par entrée / sortie
HD SDI
(SMPTE 292M) 1280x720p @ 24, 25, 29.97, 30 Hz (SMPTE 296M)
1280x720p @ 50, 59.94, 60 Hz (SMPTE 296M)
1920x1080i @ 50, 59.94, 60 Hz (SMPTE 274M)
1920x1080psf @ 23.98, 24, 25, 29.97, 30 Hz (SMPTE 274M)
11920x1080p @ 23.97, 24, 25, 29.94, 30 Hz (SMPTE 274M)

SD SDI
(SMPTE 259M-C) 720x487i @ 60Hz (SD SDI 525 - SMPTE 125M)
720x576i @ 50Hz (SD SDI 625 - ITU-R BT.601)
CVBS NTSC-M, NTSC-J, NTSC 4.43
PAL B/G H I D, PAL M, PAL N
SECAM

HDMI
720x480i @ 59.94, 60 Hz
720x576i @ 50 Hz
1280x720p @ 50, 59.94, 60 Hz
1920x1080i @ 50, 59.94, 60 Hz
1920x1080psf @ 25, 29.97, 30 Hz
11920x1080p @ 23.97, 24, 25, 29.94, 30 Hz
